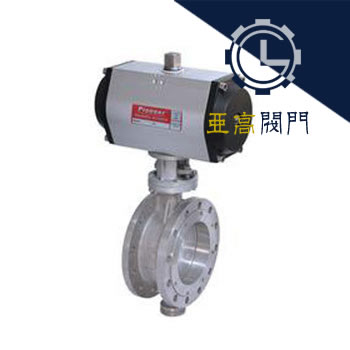

D673气动对夹硬密封蝶阀
日期:2016-7-5 13:40:17 人气:331
产品简介

D673H型对夹式气动硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品介绍

D673H型对夹式气动硬密封蝶阀特点:

1.本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2.密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,气动硬密封蝶阀具有耐腐蚀,使用寿命长等特点。

3.碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4.大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5.D673H型对夹式气动硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6.驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


D673H型对夹式气动硬密封蝶阀主要技术参数:


公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃   不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


D673H型对夹式气动硬密封蝶阀主要零部件材料:

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨
