锻钢闸阀
锻钢闸阀
锻钢闸阀
日期：2016-7-5 10:07:36　人气：370
产品简介

锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

产品介绍


【产品用途】

锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。



【执行标准】

设计规范：JB/T 7746、API602

结构长度：JB/T 7746、工厂规范

承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1

试验与检验：JB/T 9092、API598

压力-温度：GB/T 9131、ANSI B16.34

产品标识：GB/T 12220、MSS SP25

供货规范：JB/T 7928



【性能规范】

试验项目

强度试验

密封试验

气密封试验

适用温度（℃）

适用介质

1.6

2.4

1.73

0.6

≤425

水、蒸汽、油品

2.5

3.8

2.75

4.0

6.0

4.4

6.4

9.6

7.04

10.0

15.0

11.0

16.0

24.0

17.6

800Lb

21.0

15.4

≤200

腐蚀性介质



【主要零部件材料】

零件名称

零部件材料

阀体、阀盖

25

闸板、阀瓣

2Cr13

阀杆

2Cr13

密封圈

1Cr13+HF

填料

柔性石墨

垫片

18-8/柔性石墨

螺栓

35/35CrMo

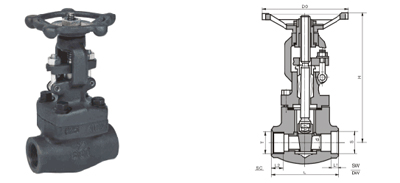

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 120 28 43 14 1? 21 201 166
40 135 36 49 15 1? 21 227 180
50 155 45 61 16 2 25 253 180
Z41H-64   Z11H-64   Z61H-64
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-100   Z11H-100   Z61H-100
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-160 Z11H-160 Z61H-160
15 90 13 22.5 10 1/2 15 151 118
20 160 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
